自動補氮系統是實現液氮/氮?dú)夤?yīng)智能化管理的核心基礎設施，其設計基于監測-決策-執行-防護的閉環控制邏輯。系統通過高精度傳感網絡實時捕捉儲罐狀態，經中央控制器分析后驅動執行機構精準補氮，同時構建多層次安全屏障，確保在實驗室、醫療或工業場景中實現無人化穩定運行。
一、系統核心設備組成
1.
氮?dú)庠垂┙o單元
系統主供氮源為帶自增壓功能的液氮儲罐，其內置蒸發盤管利用環境熱能使液相氮?dú)饣龎海S持0.8~1.2MPa的輸出驅動力。容積配置覆蓋50升小型杜瓦瓶至200立方米工業儲槽。外部補給通道集成ISO

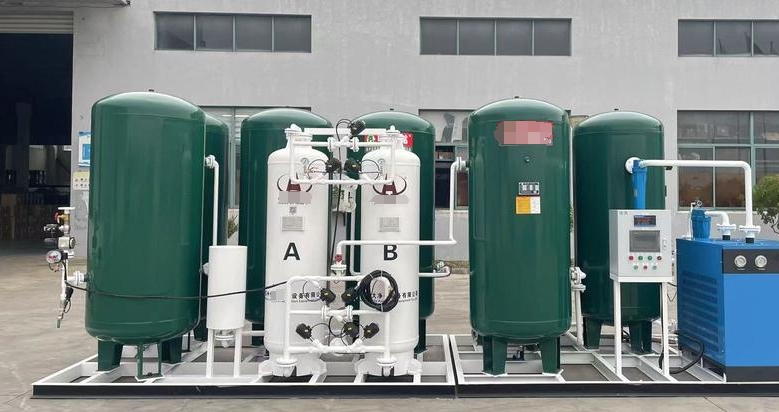

16028標準干式快接法蘭，配合氣動增壓泵實現30立方米/小時的高速補液。備用氣源采用變壓吸附（PSA）制氮機，當主罐液位低于10%時自動切換供氣，純度達99.999%。
2.
高精度監測網絡
射頻導納液位計垂直安裝于儲罐軸心，通過抗冷凝干擾技術實現±1毫米分辨率監測。絕壓變送器部署在氣相空間頂部，以±0.075%精度測量0~25MPa壓力，內置-196℃低溫補償機制。鉑電阻溫度傳感器采用Class
A級三線制配置，在液相與氣相雙路徑冗余布點。激光氧分析儀在操作區距地面30厘米處多點監測，當氧濃度低于19.5%時觸發聲光報警。半導體等潔凈場景需擴展露點傳感器（-80℃精度）及0.1微米級顆粒物在線監測儀。
3.
智能控制與執行中樞
工業級PLC控制器（如西門子S7-1500）構成系統決策核心，1毫秒高速掃描周期支持Modbus
TCP/Profinet通信協議。雙CPU熱備架構確保故障切換時間小于100毫秒。執行環節依賴低溫電動調節閥，其CF8M不銹鋼閥體滿足Class
VI氣泡級密封標準，8秒內完成全行程動作以避免液擊。氣動增壓泵組通過PID算法將輸出流量波動控制在±2%設定值內，壓力調節范圍0~2.5MPa。
4.
低溫流體輸送系統
真空絕熱管道采用雙層316L不銹鋼結構，夾層維持≤5×10?3帕真空度，保障每米日蒸發率低于0.08%。汽化單元按需配置空溫式或水浴式：鋁翅片空溫汽化器在-40℃環境下仍可實現200~5000標準立方米/小時氣化量；不銹鋼盤管水浴式方案適用于超萬立方米級流量需求。壓力調控通過二級減壓閥組實現，將1.5MPa入口壓力穩定降至0.6MPa出口壓力，波動幅度小于±0.05MPa。
5.
縱深安全防護體系
主動防護層由緊急切斷閥與安全儀表系統（SIS）構成，500毫秒內響應超限信號。被動防護采用爆破片與彈簧安全閥雙重過壓釋放機制，爆破壓力設定為設計值的1.1倍。環境監測層通過分布式氧傳感器網絡實時預警窒息風險。應急處理系統包含引至室外的泄放管道（出口高出屋頂3米）及氮?dú)庀♂屟b置，泄放能力超過系統大流量的120%。
二、行業定制化技術方案
生物醫藥領域需滿足無菌環境要求：全系統管路實施316L不銹鋼電解拋光，表面粗糙度Ra≤0.4微米；液位監測采用電容式與磁致伸縮雙冗余傳感器；儲罐呼吸口安裝0.2微米疏水PTFE膜過濾器。
半導體制造場景聚焦純度控制：系統經氦質譜檢漏驗證，泄漏率低于1×10??毫巴·升/秒；主管路集成ISO
1級顆粒過濾器，對≥0.1微米顆粒截留率達99.999%；壓力波動抑制器將輸出壓差控制在±0.01MPa內。
工業深冷處理系統側重大流量響應：配置多級離心式低溫泵實現＞100立方米/小時輸注能力；工藝管道每5米布設溫度監測點；支持液氮直注模式以規避汽化環節能耗。
三、工程實施核心規范
材料選擇嚴格限定液氮接觸面為奧氏體不銹鋼316L、鋁合金6061或銅鎳合金，嚴禁使用碳鋼等易吸附水分的材料。絕熱性能驗證要求真空管道通過氦質譜檢測，靜態蒸發率測試滿罐48小時損耗低于0.5%。控制系統須符合SIL
2安全等級認證（IEC 61511），電磁兼容性滿足EN 61326-1 Class
A標準。安裝階段確保液相管道坡度≥3‰（傾向儲罐），每50米設置真空抽檢口，年度維護包含真空度復測及閥門密封件更換。
四、系統工作流程
系統啟動后，傳感網絡持續采集儲罐液位與壓力數據。當液位降至85%或壓力低于0.7兆帕?xí)r，PLC控制器激活補氮協議：電動調節閥開啟，液氮經真空絕熱管道輸送至目標設備。若需氣態氮供應，液氮流經翅片式或水浴汽化器完成相變升溫，再通過二級減壓閥穩定輸出壓力。參數回歸閾值后閥門關閉，操作日志自動生成。常態下系統轉入低功耗監測模式，僅維持傳感器基礎運行。
