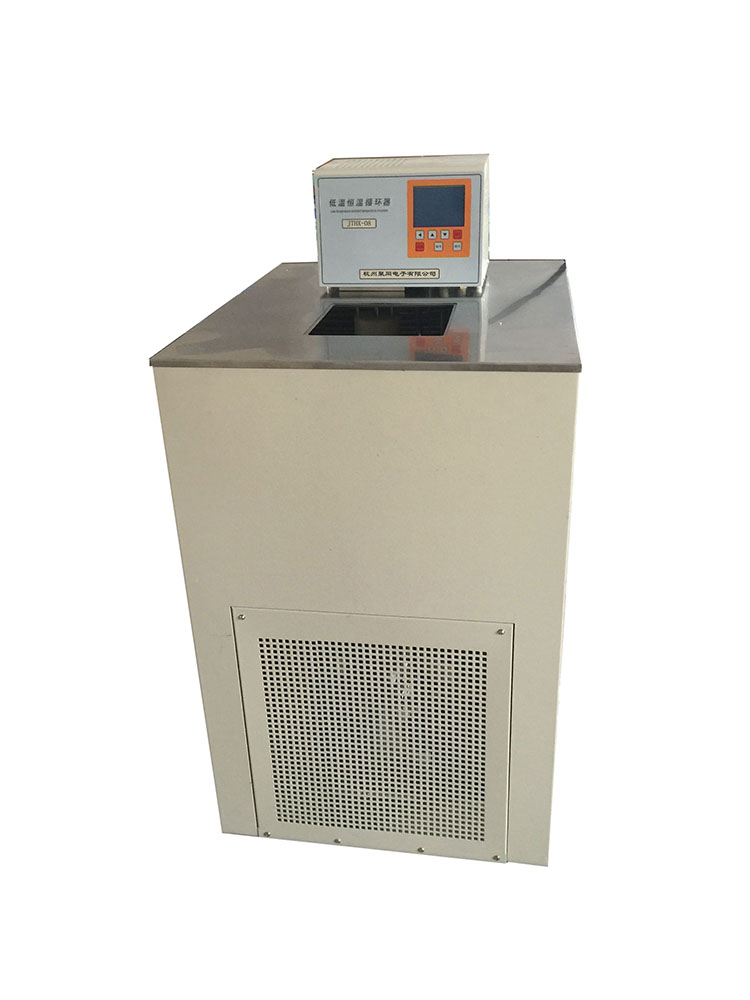

在低溫實驗與工業制程中，低溫水浴鍋常需結合液氮實現 - 50℃以下的超低溫控制，而自動供液循環系統是保障其穩定運行的核心。這種系統通過精密的傳感、控制與輸送組件，將液氮按需導入水浴循環回路，既避免了人工加注的繁瑣，又能精準維持目標溫度。本文將從系統構成、工作流程、關鍵技術及實際應用等方面，解析其實現機制。
一、系統核心構成：從液氮儲存到循環回路的協同設計
低溫水浴鍋的液氮自動供液循環系統需實現三大功能：液氮精準輸送、浴槽溫度恒定、循環回路防堵塞，其核心組件包括以下五部分：
液氮儲存與汽化單元是系統的 “原料庫”。通常采用 10-50L 杜瓦罐作為儲存容器，罐內壓力維持在 0.2-0.5MPa，通過真空絕熱層將液氮蒸發率控制在每天≤2%。出口處配備自增壓裝置，當罐內壓力低于 0.2MPa 時，電加熱盤管自動啟動，通過汽化少量液氮提升壓力，確保供液動力穩定。對于連續運行場景，可設計雙罐切換裝置，當主罐液位低于 10% 時，電磁閥自動切換至備用罐，避免供液中斷。
精密供液控制模塊承擔 “流量調節” 職責。由低溫電磁閥（響應時間≤0.1s）、質量流量計（精度 ±0.5%）和比例調節閥組成閉環控制回路。電磁閥采用不銹鋼 316L 材質，耐受 - 196℃低溫沖擊，確保在頻繁啟停時無泄漏。流量計通過熱式傳感器實時監測液氮流量（范圍 0.5-5L/h），數據反饋至 PLC 控制系統，與目標流量差值超過 2% 時，比例閥自動調節開度，實現微量流量控制。
浴槽熱交換單元是溫度控制的 “核心戰場”。水浴槽內集成螺旋式換熱盤管（材質為銅鎳合金，導熱系數≥200W/(m?K)），盤管表面積根據制冷功率設計，通常每 kW 制冷量需 1.5-2m2 換熱面積。槽內介質采用乙醇 - 水混合液（比例 1:1 時冰點低至 - 35℃）或硅油（適用 - 50℃以下），通過磁力攪拌器（轉速 500-1500r/min）確保槽內溫度均勻性≤±0.5℃。槽體外部包裹 50mm 厚聚氨酯保溫層，外覆鋁箔反射層，降低冷量損耗。
溫度傳感與反饋系統是 “神經中樞”。在浴槽不同深度布置 3 支 PT100 鉑電阻傳感器（精度 A 級，誤差≤±0.15℃），實時采集溫度數據并取平均值作為反饋值。當實測溫度高于設定值 0.3℃時，PLC 觸發供液指令；低于設定值 0.2℃時，停止供液。對于快速降溫需求，可啟用預冷模式，此時供液流量提升至常規值的 1.5 倍，待溫度接近目標值時自動切換至恒溫模式。
循環動力與回路保護裝置保障系統 “血脈暢通”。磁力驅動循環泵（揚程 5-10m）推動浴槽介質流經換熱盤管與負載設備（如反應釜、樣品槽），形成閉合回路。泵體采用無軸封設計，避免低溫介質泄漏。回路中串聯過濾器（孔徑 5μm）防止雜質堵塞盤管，同時安裝壓力傳感器，當回路壓力超過 0.3MPa 時，安全閥自動泄壓，保護管路安全。
二、工作流程解析：從觸發供液到穩態控制的閉環邏輯
液氮自動供液循環的運行過程可分為四個階段，各階段通過傳感器與執行器的協同實現無縫銜接：
預冷啟動階段需解決介質低溫適配問題。系統啟動后，首先對浴槽介質進行預冷：PLC 控制供液閥開啟 30% 開度，液氮以 2L/h 流量進入換熱盤管，同時攪拌器啟動至 1000r/min。當介質溫度從室溫降至 - 10℃時，流量減半至 1L/h，避免過快降溫導致槽內介質局部?jī)鼋Y(jié)。此階段持續時間根據目標溫度而定，從室溫降至 - 50℃約需 40-60 分鐘，較傳統機械制冷快 3-5 倍。
恒溫控制階段是系統的核心運行狀態。當介質溫度達到設定值（如 - 40℃）時，進入 PID 閉環控制：PT100 傳感器每 0.5 秒采集一次溫度數據，PLC 計算與設定值的偏差（ΔT）。當 ΔT=+0.3℃時，供液閥開度增加 10%；ΔT=-0.2℃時，開度減少 5%；偏差在 ±0.1℃內時保持當前開度。通過這種微調機制，使介質溫度波動控制在 ±0.2℃以內，滿足精密實驗需求。
負載響應階段需應對外部熱擾動。當實驗負載（如高溫樣品放入浴槽）導致介質溫度突升時，系統啟動快速補償機制：流量計檢測到溫度上升速率超過 0.5℃/min 時，供液閥瞬間全開（大流量 5L/h），同時循環泵轉速提升至 1500r/min，加快冷量傳遞。待溫度回升速率降至 0.1℃/min 以下時，恢復常規控制模式。某醫藥凍干實驗數據顯示，該機制可將負載擾動后的溫度恢復時間從 15 分鐘縮短至 3 分鐘。
安全停機階段注重系統保護。收到停機指令后，供液閥立即關閉，循環泵繼續運行 10 分鐘，將盤管內殘留液氮推送至浴槽，避免低溫?fù)p傷設備。同時，浴槽啟動自然升溫程序，當溫度回升至 5℃時，循環泵停止工作。若遇緊急停機（如電源故障），備用蓄電池驅動電磁閥關閉液氮通路，防止大量液氮泄漏。
三、關鍵技術突破：解決低溫環境下的特殊挑戰
液氮與水浴系統的結合面臨低溫密封、結霜防控、材料兼容等特殊問題，需通過針對性技術設計克服：
防結霜與除霜技術是系統穩定運行的關鍵。換熱盤管外壁在低溫下易結霜，導致熱阻增加（霜層厚度 1mm 時熱阻增加 50%）。解決方案包括：在盤管外部包裹親水性涂層，使凝結水均勻分布而非形成霜晶；在保溫層與盤管之間設置微型加熱帶（功率 5W/m），維持盤管外壁溫度在 1-3℃，避免結霜。對于高濕度環境，可集成露點傳感器，當環境濕度超過 60% 時，自動啟動加熱帶除霜，每次除霜時間控制在 30 秒內，減少對浴槽溫度的影響。
材料低溫適配性設計保障系統耐久性。管路連接采用金屬波紋管（材質 Inconel 625），可承受 - 196℃至 100℃的溫度變化而無脆化。密封件選用全氟醚橡膠（FFKM），在 - 20℃至 200℃范圍內保持彈性，壓縮變形率≤5%（150℃×70h 測試）。浴槽內膽采用 304 不銹鋼，經深冷處理（-196℃保溫 2 小時）消除內應力，避免低溫下發生尺寸形變。
能量回收設計降低運行成本。在液氮汽化環節，通過熱交換器回收冷量：將待進入浴槽的常溫介質先與汽化后的氮?dú)猓?196℃升溫至室溫過程釋放冷量）進行熱交換，可使介質預冷至 5℃以下，減少液氮消耗約 15%。某化工企業的運行數據顯示，采用該設計后，每天可節省液氮 8-10L，年節約成本約 3 萬元。
智能診斷系統提升維護效率。通過振動傳感器監測循環泵運行狀態，當振動加速度超過 0.5g 時，判斷為葉輪磨損；分析供液閥開關次數與流量曲線，預測密封件壽命（通常 8000 次開關后建議更換）。系統可存儲 12 個月的運行數據，通過趨勢分析提前預警潛在故障，如冷量損耗率每月增加超過 2% 時，提示檢查保溫層完整性。
四、實際應用場景與性能優勢
液氮自動供液循環系統在需要超低溫且溫度穩定的場景中展現出顯著優勢，其性能指標遠超傳統機械制冷水浴鍋：
醫藥研發領域中，該系統為生物樣本低溫處理提供精準環境。某疫苗研究所使用 - 60℃低溫水浴進行病毒滅活實驗，系統通過自動供液維持槽溫在 - 60±0.2℃，較傳統機械制冷（波動 ±1.5℃）大幅提升穩定性。實驗數據顯示，溫度波動減小使病毒滅活率偏差從 5% 降至 1%，確保了疫苗批次一致性。同時，自動供液避免了人工添加液氮的凍傷風險，操作安全性顯著提升。
材料測試領域中，其快速降溫能力滿足動態力學分析需求。在聚合物玻璃化轉變溫度測試中，需將樣品從 25℃在 10 分鐘內降至 - 80℃，傳統水浴需 40 分鐘以上，而該系統通過大流量供液（5L/h）和強化循環，可在 8 分鐘內完成降溫，且降溫速率可通過程序設定（0.5-5℃/min 可調）。某高校材料實驗室的測試表明，該系統使復合材料低溫力學性能測試效率提升 3 倍。
工業生產領域中，其連續運行能力保障了低溫反應的穩定性。某精細化工企業在 - 45℃的藥物中間體合成反應中，采用雙罐切換的液氮自動供液系統，實現 30 天連續運行無間斷。系統通過精確控制反應釜夾套溫度（波動≤±0.3℃），使產品純度從 98.2% 提升至 99.5%，副產物減少 60%，年增收超過 500 萬元。
與機械壓縮式制冷相比，該系統的優勢體現在三方面：一是降溫極限更低，機械制冷通常低達 - 50℃，而液氮系統可輕松實現 - 100℃以下；二是響應速度更快，從 20℃降至 - 80℃僅需 30 分鐘，是機械制冷的 1/5；三是維護成本更低，無壓縮機等易損部件，年維護費用僅為機械制冷系統的 1/3。但其運行成本受液氮價格影響較大，適合間歇性或高精密需求場景。
五、操作注意事項與維護要點
為確保系統安全高效運行，需遵循以下操作規范：
開機前檢查需確認五項內容：液氮儲罐液位≥30%，壓力 0.2-0.4MPa；浴槽介質液位在刻度線 2/3 處，無結冰現象；循環管路連接緊固，閥門處于全開狀態；傳感器探頭清潔無覆蓋物；急停按鈕功能正常。對于長期停用設備，需先進行氮?dú)獯祾吖苈罚懦趾笤賳?dòng)。
運行中監控應關注三大參數：浴槽溫度與設定值偏差≤±0.5℃，超出時檢查供液閥和傳感器；液氮流量穩定在 1-3L/h，波動過大可能是過濾器堵塞；循環泵壓力 0.1-0.2MPa，異常升高需停機檢查管路通暢性。同時，每小時記錄一次運行數據，形成趨勢曲線便于故障分析。
定期維護包括六項工作：每日清理浴槽表面雜質，檢查密封蓋保溫性；每周更換循環介質過濾器濾芯，清洗換熱盤管外壁；每月校準溫度傳感器（采用二等標準溫度計），檢查電磁閥密封性；每季度檢測液氮管路真空度（≤1Pa），補充保溫層真空；每半年更換供液閥密封件，測試安全閥起跳壓力；每年進行系統泄漏率檢測（要求≤1×10?? Pa?m3/s）。
安全防護需落實三項措施：操作區域配備氧氣檢測儀（報警值≤19.5%），防止液氮泄漏導致缺氧；操作人員必須穿戴低溫防護手套、護目鏡和防寒服；設置緊急停車按鈕，當出現溫度失控或泄漏時，可一鍵切斷液氮供應并啟動通風系統。
結語
低溫水浴鍋的液氮自動供液循環系統，通過機械、電子與低溫技術的融合，實現了超低溫環境的精準可控。其核心價值不僅在于替代人工操作的便利性，更在于通過閉環控制將溫度穩定性提升至 ±0.2℃級別，滿足了高端科研與工業生產的嚴苛需求。隨著材料技術與智能控制的發展，未來系統將向更低能耗（如結合斯特林制冷的混合模式）、更高集成度（一體化儲罐與浴槽設計）方向演進，進一步拓展在航天模擬、超導測試等極端領域的應用空間。對于用戶而言，理解其工作原理與維護要點，是充分發揮系統效能、保障實驗安全的關鍵前提。
